A unidade de laboratório DoseGuard da GEW é o sistema de controle de qualidade perfeito para qualquer sala de impressão com várias máquinas GEW equipadas com UV. Ela oferece um método rápido, simples e preciso para medir a emissão UV de qualquer cassete GEW UV Arc ou LED em toda a sua largura, sob condições padrão. O sistema pode analisar qualquer cassete GEW fabricada desde 2000.
Como funciona a unidade de laboratório DoseGuard?

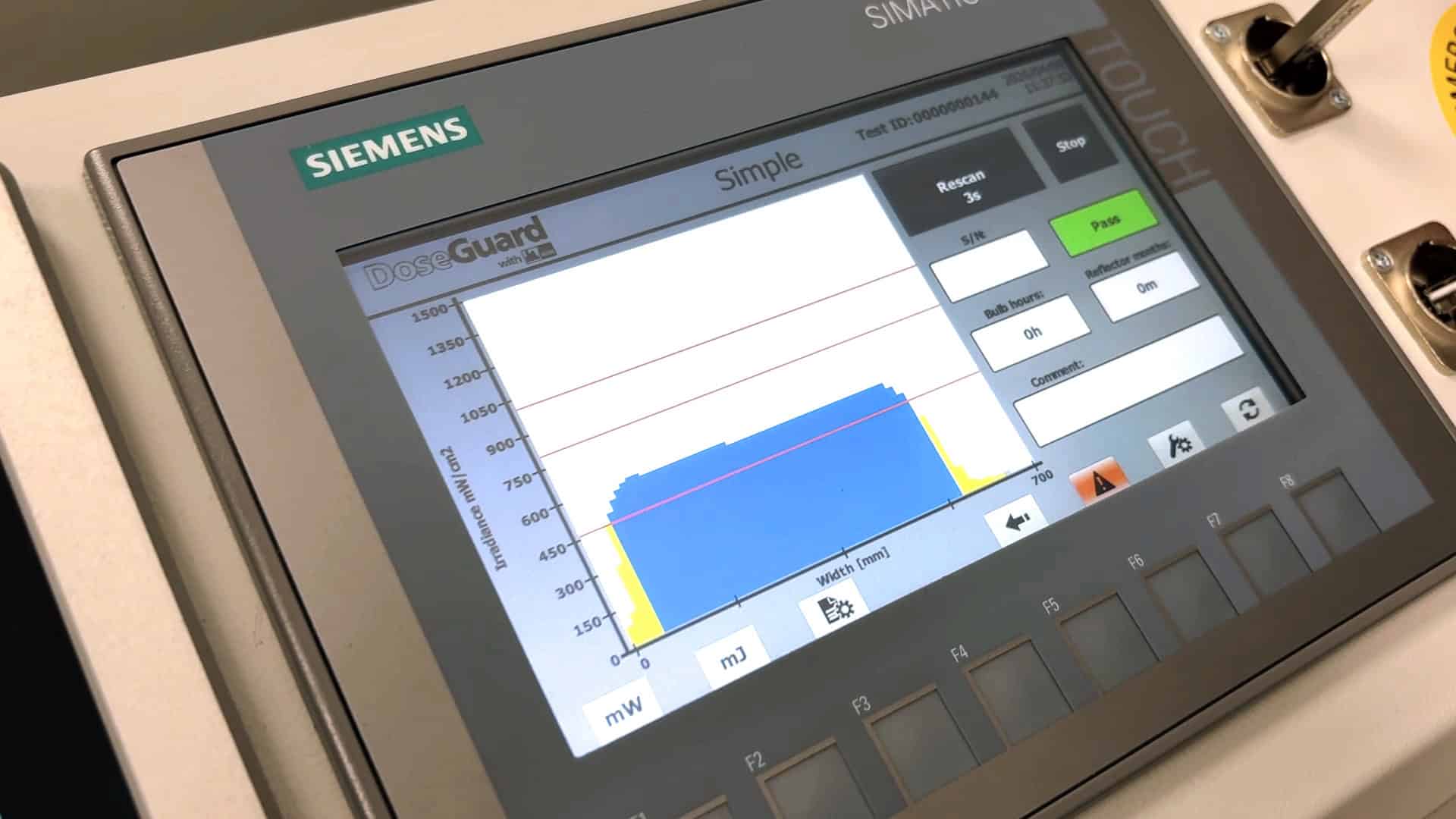

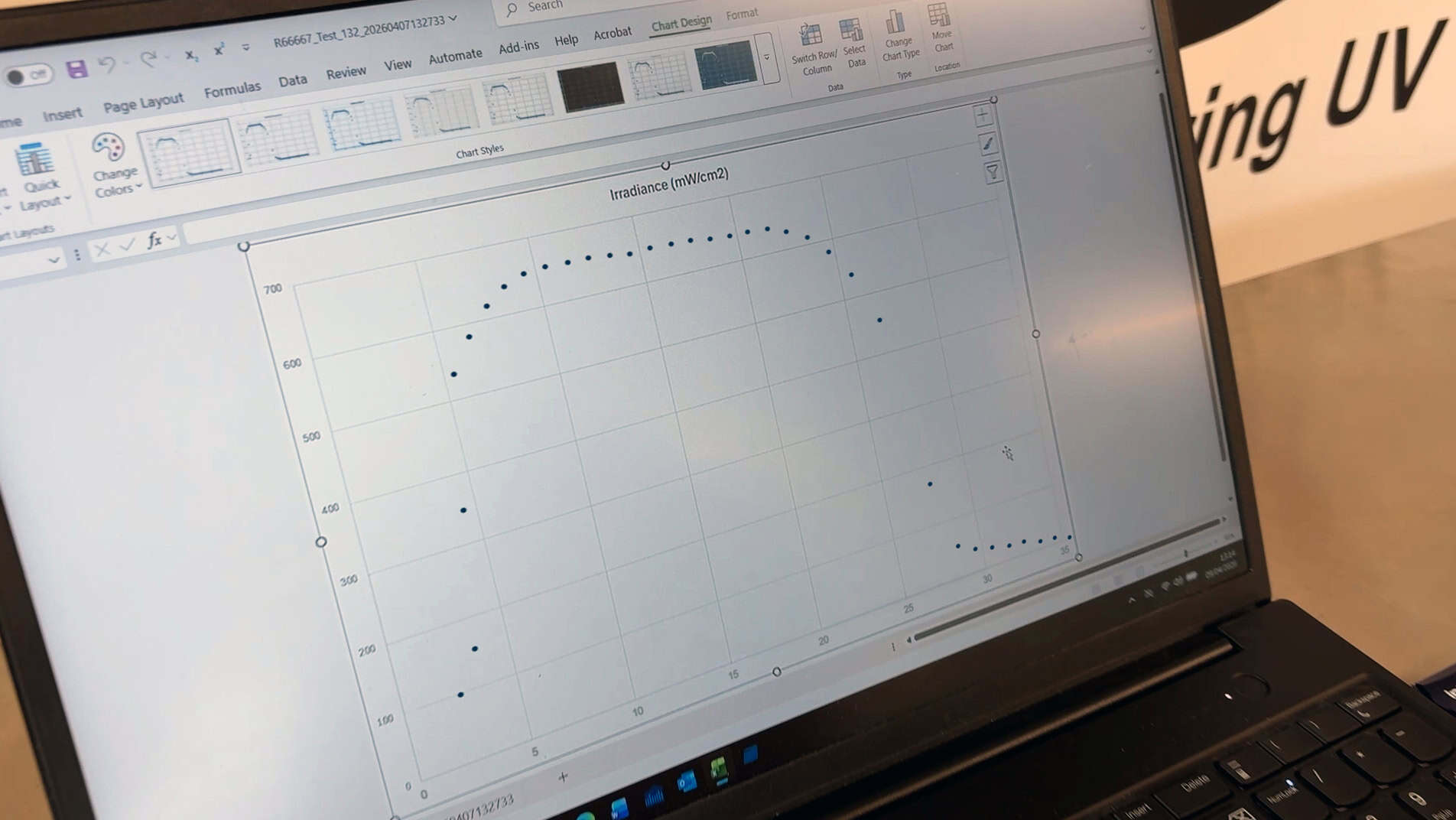

O sensor DoseGuard é montado dentro da Unidade de Laboratório, abaixo do local de montagem da lâmpada. Quando uma cassete é inserida, a Unidade de Laboratório aciona a lâmpada no nível de potência selecionado e realiza uma varredura em toda a sua extensão. A irradiância em mW/cm² é medida e a dose de UV em qualquer velocidade é calculada para facilitar a comparação do desempenho de cura esperado. Níveis de alerta podem ser configurados para identificar facilmente cassetes não conformes e os dados podem ser exportados via USB em formato Excel.
O que está incluído?
Todas as unidades incluem um compartimento para cassete, uma fonte de alimentação, um dissipador de calor, uma ventoinha e um ecrã tátil para operação.
As cassetes UV são fornecidas pelo cliente a partir dos sistemas de produção a serem analisados.
Um filtro de ozônio pode ser incluído como um acessório opcional, permitindo que a Unidade de Laboratório seja usada de forma independente, sem a necessidade de dutos de extração.
Quais opções estão disponíveis?
| Modelo | Opção 1 | Opção 2 |
|---|---|---|
| Faixa de comprimento do arco | 15 – 70cm | 15 – 135cm |
| Dimensões (mm) | 1700 mm (largura) x 1277 mm (altura) x 1200 mm (profundidade ) Altura da plataforma: 1100 mm | 2000 mm (largura) x 1277 mm (altura) x 1200 mm (profundidade ) Altura da plataforma: 1100 mm |
| Caixas adaptadoras de cassete | Telescópico, multifuncional *1 Fixo, individual *2 | Fixo, individual *3 |
| Compatibilidade | Modelos mais recentes: E2C, E4C, NUVA2, AeroLED1/2 e LeoLED1/2. Modelos mais antigos: ECP, GD1/2/3, HCP, VCP e LW1/2 | |
| Refrigeração – Interna | Ventoinha integrada e dissipador de calor refrigerado a ar para resfriamento da cabeça da lâmpada. | |
| Refrigeração – Opcional | Resfriador necessário para cabeçotes de lâmpadas refrigerados a água. | |
| Unidade de alimentação elétrica – Tipo | RLT 8.4kW*4 | |
| Fonte de alimentação – Fonte | 380-480V 50/60Hz 3~ +E | |
| Sensores | 1 sensor DoseGuard fornecido como padrão (mercúrio ou LED). O sensor deve ser trocado para LED/arco. Sensores adicionais estão disponíveis. A compra de um sensor sobressalente é altamente recomendada. | |
| Filtro de ozônio | Extra opcional | |
| Calibração | Recomenda-se uma aplicação a cada 12 meses. | |
| Serviços adicionais | Fornecimento de ar comprimido; 5-6 bar, limpo e isento de óleo. | |
*2 Para modelos de cabeçotes de lâmpada GEW mais antigos e alguns modelos mais recentes.
*3 Para todos os modelos de cabeçotes de lâmpada GEW, tanto mais recentes quanto mais antigos.
*4 Opções de 16 e 22 kW disponíveis, preço sob consulta.
*Este folheto está disponível apenas em inglês.
Características do sistema
Os benefícios para a sua sala de imprensa
- Reduz as rejeições através da detecção precoce da ‑cura insuficiente, permitindo ações corretivas em tempo hábil.
- Fortalece a conformidade com as Boas Práticas de Fabricação (BPF) por meio de relatórios de controle de qualidade confiáveis e auditáveis.
- Melhora as decisões de manutenção através da detecção precoce do envelhecimento das lâmpadas UV.
- Detecta e esclarece o impacto das condições do refletor e da janela de quartzo no desempenho da cura.
Entre em contato com nossa equipe de vendas para obter um orçamento
Se você é uma gráfica com várias impressoras e se beneficiaria de um sistema de controle de qualidade focado em UV e baseado em dados quantificáveis, entre em contato com a equipe da GEW agora mesmo para saber mais sobre a Unidade de Laboratório DoseGuard:
