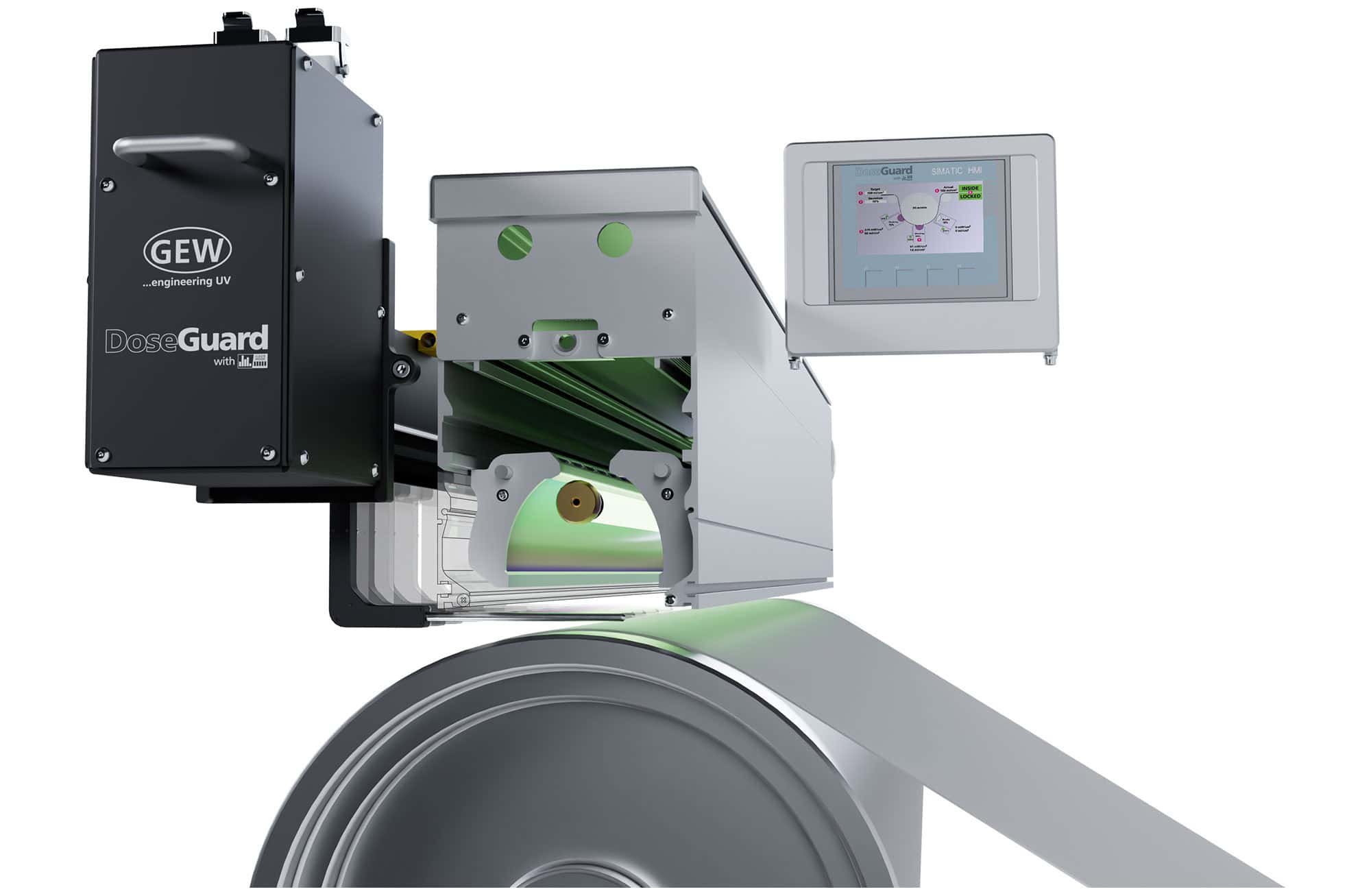

O DoseGuard consiste em uma óptica de varredura (unidade ICAD®) montada sob a lâmpada, que mede continuamente a luz UV que atinge o substrato, em toda a largura do sistema.

DoseGuard

O DoseGuard é um radiômetro de varredura montado sob a lâmpada. Ele fornece um controle de circuito fechado da dose de UV no substrato e mede a emissão de UV em toda a largura da lâmpada.

O que é DoseGuard?

O DoseGuard consiste em uma óptica de varredura (unidade ICAD®) montada sob a lâmpada, que mede continuamente a luz UV que atinge o substrato, em toda a largura do sistema. Ele aprimora o processo de cura UV, ajustando automaticamente a potência das suas lâmpadas UV GEW para manter uma dosegem de UV padrão.

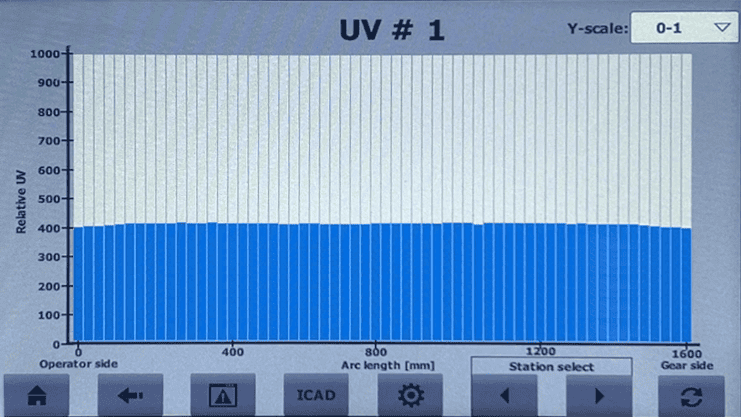

Captura de tela do DoseGuard da primeira estação.
Resultados do DoseGuard.

O DoseGuard pode ser configurado para escanear cada lâmpada UV ou conjunto de LED individualmente, relatando quaisquer imperfeições na emissão UV em toda a largura.

DoseGuard é uma unidade de monitoramento UV em linha e controle automático de dose.

Destaque DoseGuard


Especificações

Resolução1mW / cm2
Taxa de amostragem128 amostras/seg
Seção transversal mínima320 mm A x 142 mm L
Comprimento máximo2400 mm
CompatibilidadeQualquer lâmpada de mercúrio ou LED GEW
Conectividadeopções Wi-Fi, ModBus
Período de calibração12 meses

Benefícios do DoseGuard

  • Controle perfeito da emissão de UV: o DoseGuard monitora a emissão de UV de qualquer lâmpada UV ou LED em toda a sua largura e emitirá um aviso se o nível de UV emitido ao substrato mudar durante a produção, por qualquer motivo.
  • Qualidade garantida do produto e redução de desperdício: o controle automático de dose garante que seu produto seja curado exatamente no nível correto, ajustando a emissão de UV de cada lâmpada para manter a mesma dosagem de UV fornecida ao produto, independentemente da velocidade ou condição da lâmpada UV, mesmo para várias lâmpadas em uma única estação de impressão/revestimento.
  • Redução dos custos de energia e manutenção: utilize apenas a potência exata necessária para obter um produto de boa qualidade, otimizando automaticamente a potência da lâmpada para fornecer a dose UV desejada. Esse recurso também aumenta a vida útil da lâmpada e permite que lâmpadas e refletores sejam usados por mais tempo.
  • Documentação para conformidade ou GMP: Os dados operacionais podem ser exportados por meio de uma conexão de software para o controlador ou via protocolo ModBus para que documentos de conformidade ou certificados de conformidade possam ser gerados pelo cliente.
Sensor DoseGuard
Sensor DoseGuard

Controle de dose UV em linha

A óptica ICAD® mede continuamente a emissão da lâmpada UV, abre automaticamente os obturadores e ajusta a potência de cada lâmpada UV para corresponder à dose UV necessária. À medida que a velocidade e/ou as condições da lâmpada UV mudam, o controle automático de dose ajusta os níveis de potência em questão de segundos para minimizar o desperdício e garantir uma cura consistente do produto em todos os momentos.

  1. O cliente define a dose alvo
  2. O cliente define o desvio permitido da meta
  3. Irradiância medida e dose calculada de cada lâmpada
  4. Potência UV e status de cada lâmpada
  5. Dose total de UV da estação de impressão/revestimento
  6. Indicador de status da dose:
    • A dose está DENTRO/FORA do alvo
    • Os níveis de potência da lâmpada estão “BLOQUEADOS/AJUSTANDO” – para indicar que os níveis de potência UV estão sendo alterados automaticamente durante, por exemplo, a aceleração da pressão.
Diagrama de controle de dose UV em linha
Diagrama de controle de dose UV em linha

Monitoramento de emissão de UV de largura total

Os radiômetros ICAD® calibrados são montados abaixo da lâmpada UV e medem a irradiância no ponto focal da lâmpada UV, em toda a sua largura.

Este sistema mostra 3 lâmpadas GEW E4C em um Comexi, com DoseGuard usado para controlar a dose.

Eles escaneiam toda a lâmpada UV e medem mudanças na emissão UV das lâmpadas e refletores, mas também detectam contaminação localizada ou degradação com o tempo.

Os operadores podem definir uma “janela de aceitação” e o ICAD® pode enviar alertas quando a produção cair abaixo dos valores definidos. A frequência das verificações também pode ser ajustada.

Quando estáticos, os radiômetros ICAD® ficam estacionados em uma posição protegida, longe de contaminantes e do substrato. As passagens de varredura são muito rápidas, evitando qualquer impacto de sombra. O DoseGuard com ICAD® integrado permite o ajuste automático e em linha do nível de potência para uma distribuição uniforme e específica da potência em todo o comprimento da lâmpada UV ou LED. Oferece o benefício do monitoramento contínuo durante a produção, o que aumenta a qualidade, o tempo de atividade e reduz o risco de desperdício.

Exemplo: manchas de tinta em janelas de quartzo reduzem a dose de UV em 48% na área contaminada — isso não pode ser detectado por sensores estáticos on-line.

Aplicativo de monitoramento de laptop e UV
Sujeira na janela de quartzo
