Sistemas de refrigeração
Todos os sistemas UV produzem excesso de calor que deve ser removido com eficiência para garantir uma saída uniforme, estável e de longo prazo da radiação ultravioleta. A GEW utiliza refrigeração a ar, água e/ou nitrogênio em uma ampla variedade de produtos produzidos. Todos os sistemas de refrigeração são rigorosamente projetados e testados internamente pela GEW para garantir a compatibilidade perfeita com seu sistema UV.
Os sistemas de resfriamento de ar geralmente consistem em um ventilador central conectado a um coletor de dutos de aço rígido que percorre toda a extensão da prensa. As saídas com espaçamento regular são conectadas às lâmpadas por meio de dutos flexíveis e uma válvula amortecedora automática controla o volume de ar que passa pelo cabeçote da lâmpada, garantindo que ele permaneça em temperatura constante. O ventilador central é canalizado para a atmosfera fora da fábrica.
Os sistemas de resfriamento a água geralmente consistem em um resfriador central refrigerado a ar com um coletor de água montado próximo. Mangueiras de fluxo e retorno correm para cada cabeçote de lâmpada com indicadores de fluxo e monitoramento em cada canal.
A experiente equipe de engenheiros da GEW especificará e projetará uma solução para atender às necessidades específicas do projeto e pode, se necessário, lidar com sistemas de resfriamento extremamente complicados. Temos uma ampla variedade de sistemas de resfriamento disponíveis e todos são suportados por nossa rede global de parceiros de serviços.
Opções de refrigeração da GEW

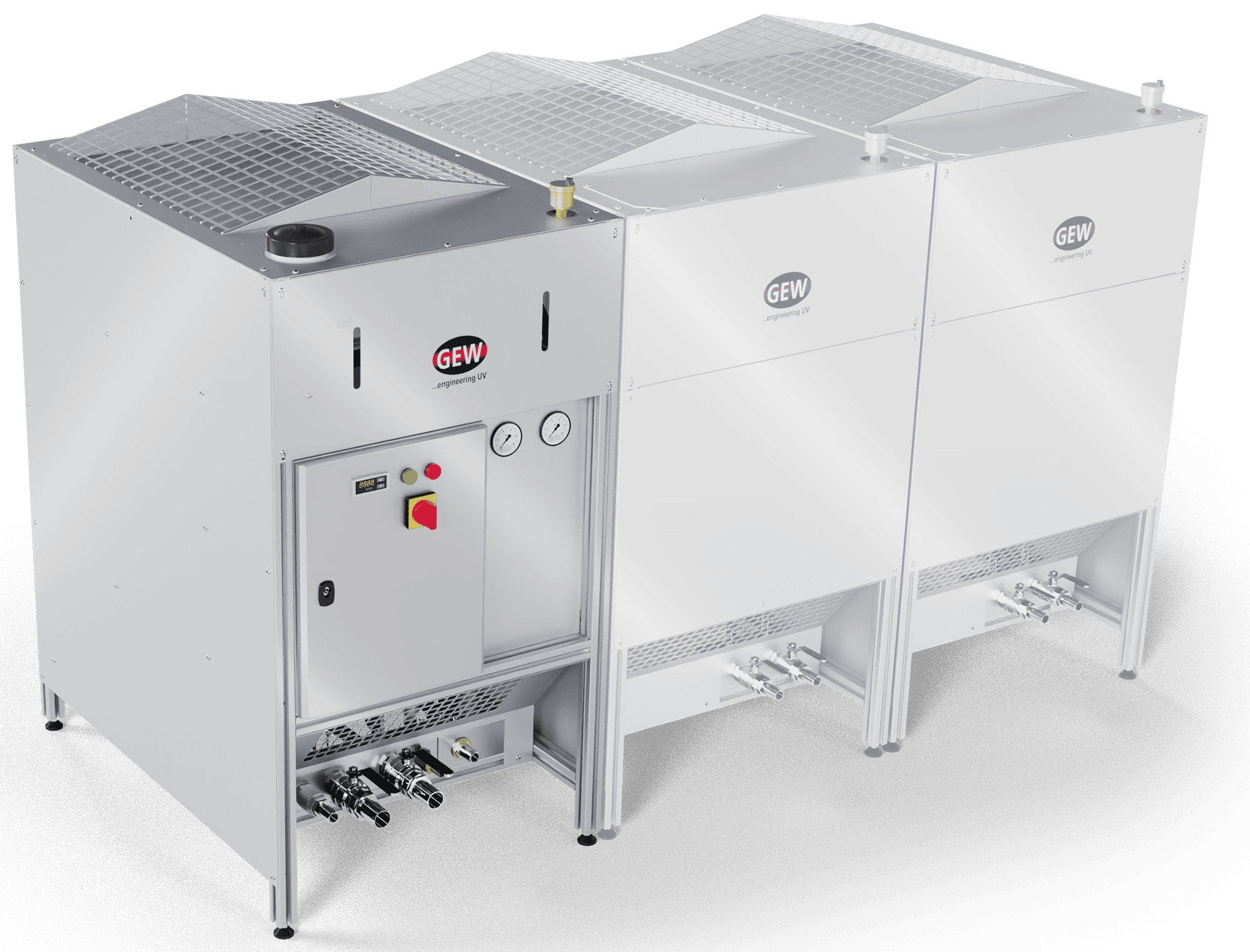

Air Blast Cooler
O resfriador de ar GEW Air Blast Cooler é um sistema de circuito fechado simples e de baixo consumo energético que apresenta um trocador de calor resfriado a ar, utilizando o ar ambiente para remover o calor. Ele proporciona resfriamento eficiente e de baixa manutenção, sem perda de água, risco de contaminação e evita o uso de refrigerantes regulamentados (gases fluorados), que enfrentarão novas restrições da UE na Europa a partir de 1º de janeiro de 2027.
Os resfriadores de ar forçado são especificados para o sistema UV da GEW e podem ser configurados em conjunto, fornecendo capacidade de refrigeração de 20 kW, 38 kW ou 56 kW. São unidades de refrigeração independentes que podem ser conectadas à atmosfera pelo cliente, se necessário. A unidade principal consiste em um ventilador axial, trocador de calor, filtro, bomba, vaso de expansão, tanque de enchimento e painel de controle. As unidades secundárias consistem em um ventilador axial, trocador de calor e filtro.
Os resfriadores de ar forçado normalmente consomem cerca de 50% menos energia do que os chillers, pois eliminam a necessidade de compressores.
*Esta ficha técnica está em inglês.

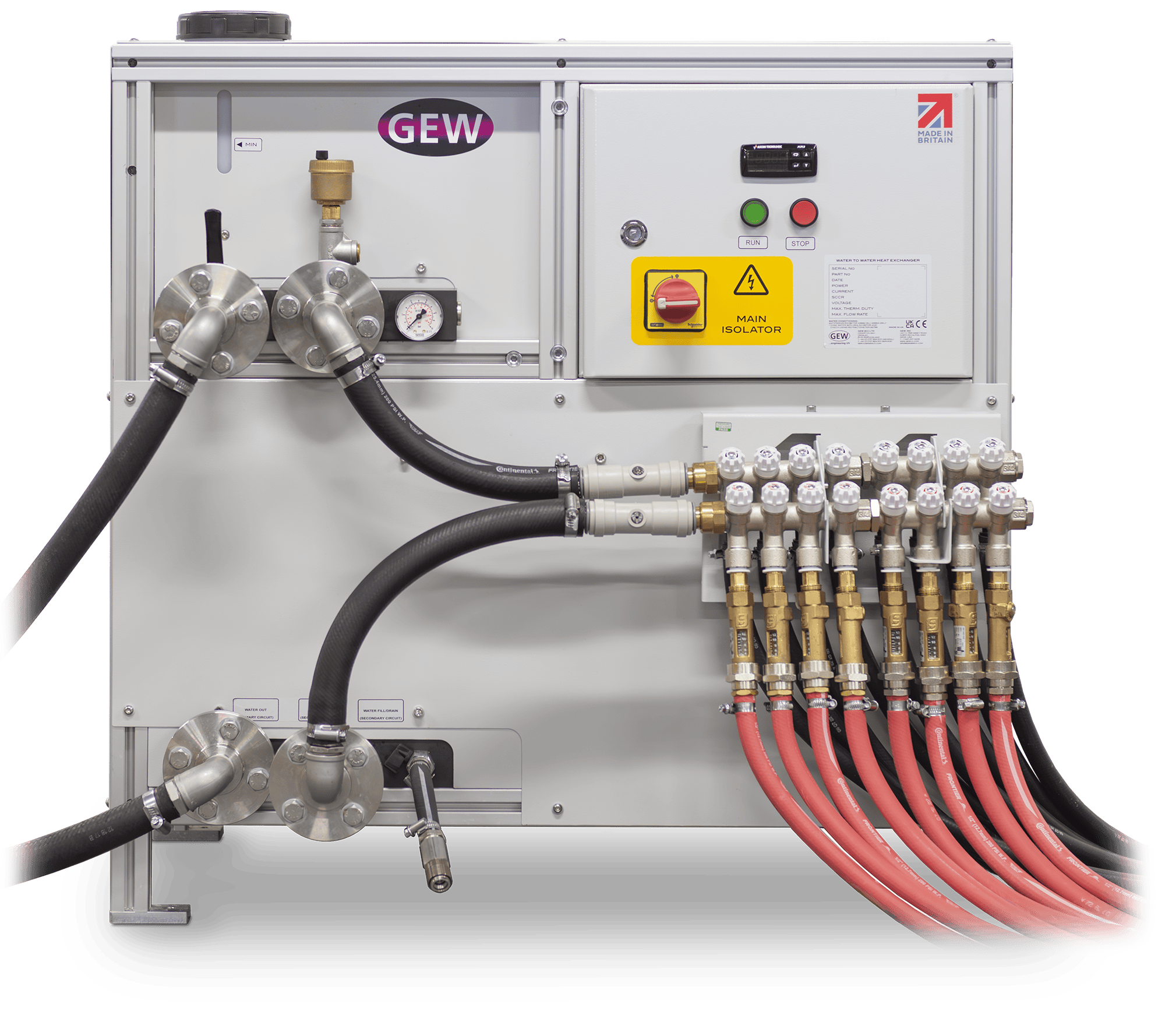

Troca de calor água-água
O trocador de calor água-água da GEW proporciona um meio de resfriar cabeçotes de lâmpadas UV e quaisquer dissipadores de calor e rolos refrigerados a água associados. A água de resfriamento circula em um sistema fechado e pressurizado, e todo o calor gerado pelo sistema UV é transferido através de um trocador de calor água-água para o sistema de refrigeração interno do cliente. Dessa forma, a água nos dois circuitos permanece separada; o sistema interno é denominado “circuito primário” e o lado da GEW, “circuito secundário”.

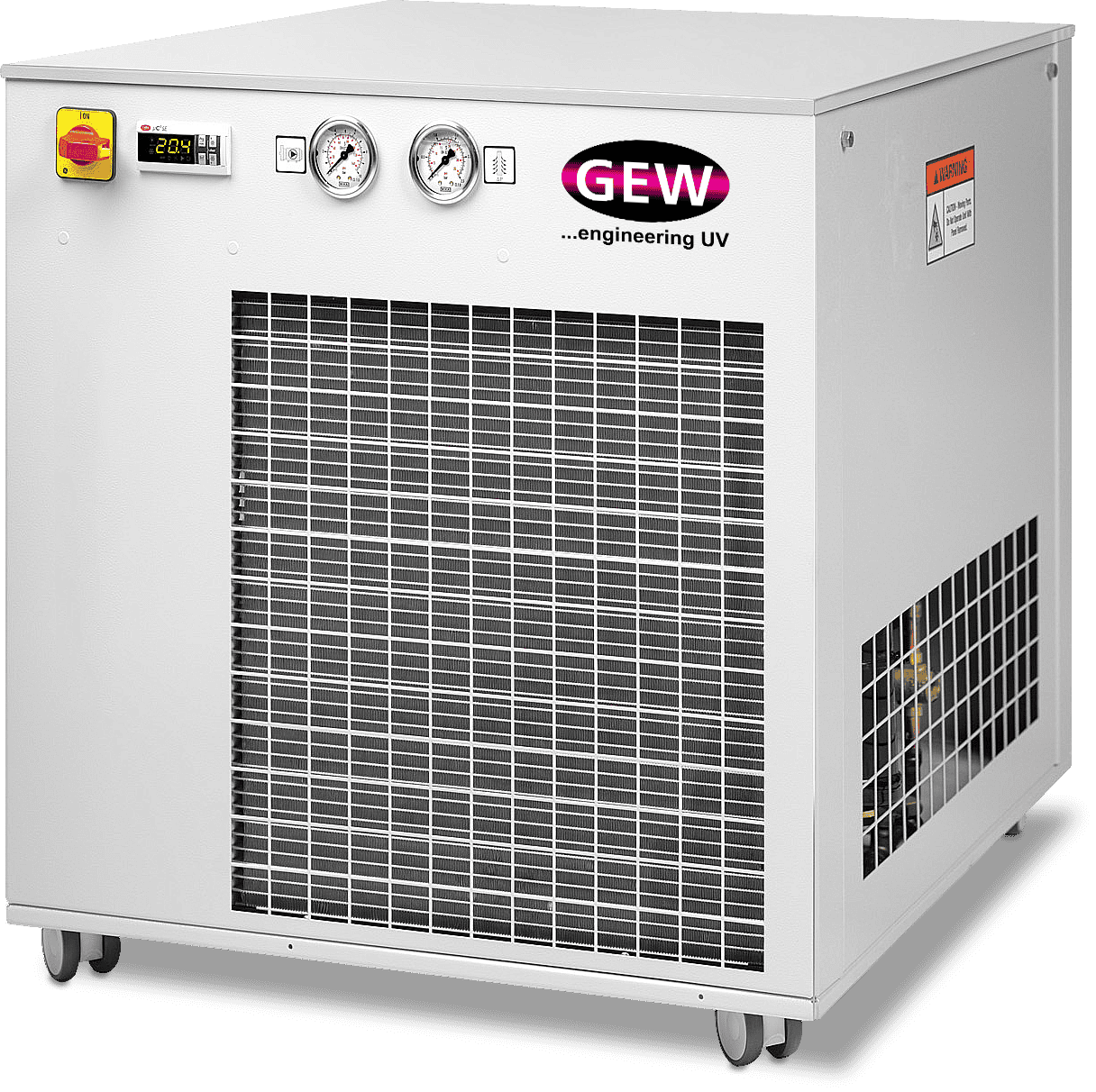

Resfriador
Os chillers da GEW operam utilizando um circuito fechado de refrigeração líquida que faz circular continuamente um fluido refrigerante (geralmente água ou uma mistura de água e glicol) entre a unidade de resfriamento e os cabeçotes das lâmpadas UV.
O chiller está conectado a um coletor de água localizado próximo à impressora. Bombas de alta pressão impulsionam a água gelada através de mangueiras dedicadas de fluxo e retorno diretamente para canais construídos dentro dos cabeçotes das lâmpadas UV ou das placas de suporte dos módulos de LED.
À medida que o líquido frio passa pela cabeça da lâmpada, ele absorve o calor ambiente gerado. Ao transferir o calor dos componentes metálicos para o líquido, a temperatura interna do sistema de cura permanece regulada.
A água, agora aquecida, retorna à unidade central de resfriamento a ar. Ali, ela passa por um trocador de calor interno (evaporador), onde um ciclo de refrigeração transfere o calor da água. Ventiladores internos expelem esse calor absorvido para a atmosfera, resfriando novamente o líquido para que ele possa ser bombeado de volta à prensa.
Tabela de especificações
| Air Blast Cooler | Troca de calor água-água | Resfriador | ||||||||
| Modelo 1 | Modelo 2 | Modelo 3 | Modelo 1 | Modelo 2 | Modelo 1 | Modelo 2 | Modelo 3 | Modelo 4 | Modelo 5 | |
| Capacidade de refrigeração | 20kW | 38kW | 56kW | 50kW | 120kW | 5.3kW | 9.8kW | 18.4kW | 31.9kW | 70kW |
| Dimensões físicas L x P x A (mm) | 743 x 1138 x 1360 | 1486 x 1138 x 1360 | 2229 x 1138 x 1360 | 1082 x 712 x 1060 | 1082 x 712 x 1060 | 640 x 640 x 635 | 715 x 945 x 1490 | 715 x 945 x 1490 | 715 x 945 x 1490 | 1040 x 1435 x 1890 |
| Configurações modulares | Unidade principal | Unidade mestre + unidade escrava | Unidade mestre + 2 unidades escravas | N / D | N / D | |||||
| Temperatura ambiente | ≤ 35°C | ≤ 40°C | -15°C ≥ x ≤ 40°C* | |||||||
| Método de controle | Controle do ventilador do termostato | Válvula moduladora | Controle do ventilador do condensador | |||||||
| Vazão nominal de água | 114 l/min | 100 l/min | 200 l/min | 13.8 l/min | 43 l/min | 80 l/min | 100 l/min | 196 l/min | ||
| Taxa de fluxo volumétrico do ventilador (funcionamento contínuo) | 8500m3 /h | 17000m3 /h | 25500m3 /h | N / D | 2400m3/h | 7000m3/h | 7000m3/h | 9000m3/h | 19,000m3/h | |
